スケール(金属製直尺)
鋼で造られたものさしで最小単位 0.5�o程度の測定に使用されます。 ![]()
ノギス
工場では必需品の測定器具で 0.05�o程度まで計る事が出来ます。

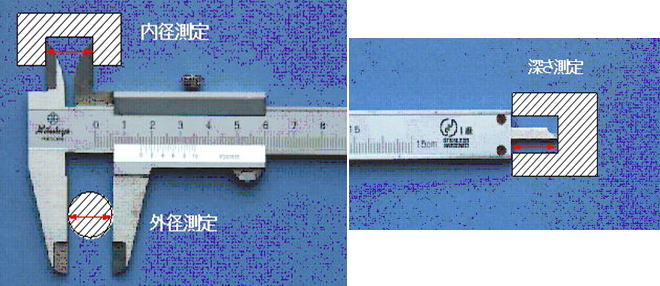

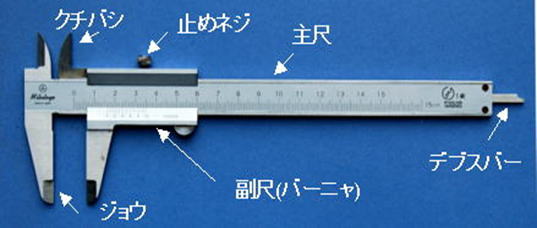

M型ノギスは外径を測定するジョウの部分、内径用のクチバシ、段差や穴の深さを測定するデプスバーにて3種の測定が可能である。

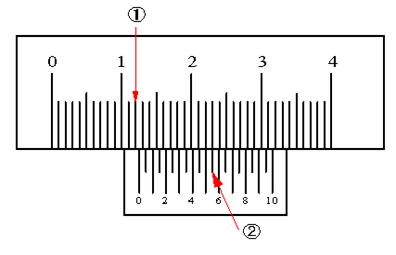

�@.副尺の0点が指す主尺の値を読む。上図の場合12�o
�A、次に、副尺と主尺の目盛りが一致する副尺の値を読む。
図では0.55の位置 12.55�oが測定値。
マイクロメータ
一目盛り0.01ミリ迄読み取る事ができ色々なタイプがあります。
外側マイクロメータ
キャリパ形内側マイクロメータ

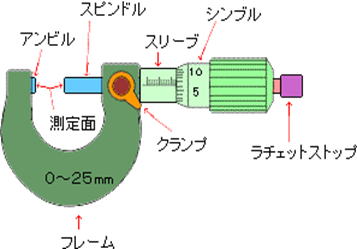

マイクロメータのシンブルとスピンドルは一体で回転するようになっており1回転0.5�o、正確に動きます。
シンブルの外周には50等分した目盛りが刻まれており最小単位1目盛り0.01�oになっています。

シンブルの境のスリーブの値を読みます。上図の場合は12�oです。
シンブルの値を読みます。0.43�o
上図の場合の読み取り値は12.43�oとなります。

シンブルの境のスリーブの値を読みます。上図の場合は12.5�oです。
シンブルの値を読みます。0.43�o
上図の場合の読み取り値は12.93�oとなります。
ハイトゲージ
定盤上で使用され製品のけがき・測定等に使用されます。
目盛りの読み方はノギスと一緒です。
ダイヤルゲージ
主にダイヤルスタンドに取り付けられて使用され、ワークの姿勢・段差等の確認及び補正等に使われます。
テーパーゲージ
穴に差し込み、内径を測定します。

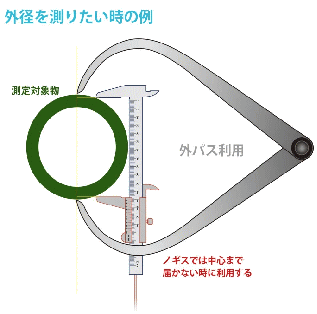

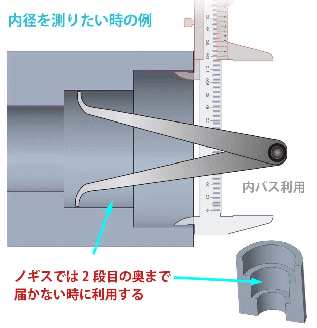

外パス 内パス

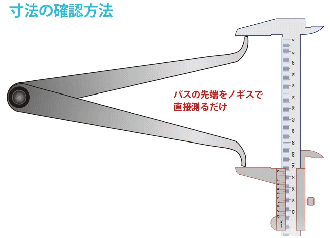

測定したい寸法を写して測定します。
