温度計

1. AMD-K6/233　CPU温度計をキットで製作　1998/04/21

1. 秋月電子の温度計キットを利用しました（写真左）
2. センサーはCPUのベース部分（セラミック？）、かつ熱くなる上側部分にエポキシ系接着剤にて固定
　　

2. Intel BXチップセット温度計をキットで製作　1998/05/21

　　
【感想】
　Pentium2/350MHz IIOverClockの為、CPUと440BXチップセットの温度計として使用中。

3. 3.5インチベイ組込み　センサー5点切替え　1998/07/11

　今まで使用していた、秋月電子製温度計キットを5インチベイに組み込み、センサーを5点切り替え式にしました。

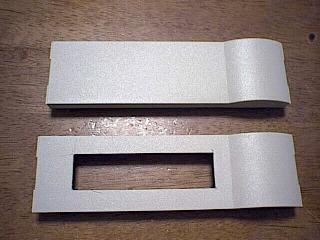

1. 5インチベイのカバーに表示器用の角穴加工をします
　樹脂用カッターで裏面から切り取り、ヤスリで仕上げました。パネルの曲面、固定ツメを避けて加工します。
　　


2. 表示器を取り付けた状態です
　ユニバーサル基板に表示器、その他部品を配線し、基板とカバーを瞬間接着剤で固定しました。温度計の基板は、CD-ROMドライブの上面に乗せてもショートしないようにゴム足を取り付けます。
　　

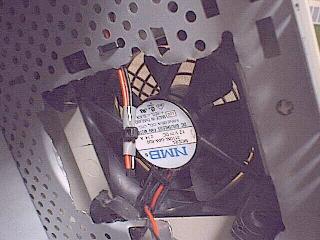

3. 吸気温度を測定する為に、温度センサーを設置
　ファンの詳細は【ATXケース換気ファン追加】を参照。
　　

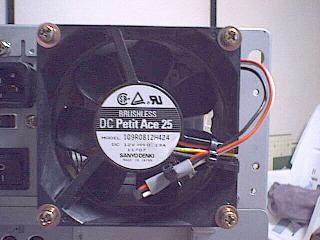

4. 排気温度を測定する為に、温度センサー設置
　　

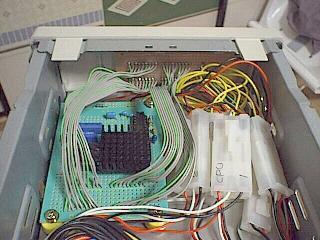

5. 配線の終わった内部
　センサー等、外部への配線はコネクターを使用します。
　　

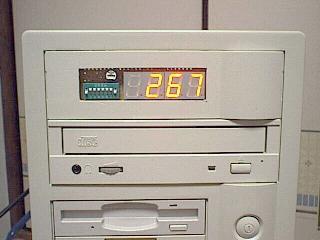

6. 完成です
　　

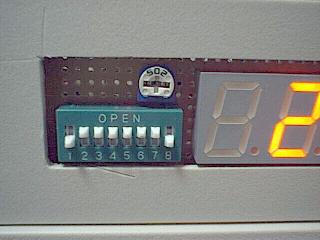

7. センサー切替スイッチです
　1：CPU温度、2：440BXチップセット温度、3：吸気温度、4：排気温度、5：ケース内温度、6：未使用、7：見使用、8：電源スイッチ
スイッチ上部のボリウムは、現在計画中の冷却ファン回転数制御に使用予定です。
　　


【感想】
　満足！満足！　非常に見た目がすっきりしました。温度計のセンサー切替を行うことにより、複数箇所の温度監視が可能になり、精神衛生上とても良いです。
