1.OverClock Report for Windows98Bete3 1998/05/22
マザーボードのベースクロックを100MHzから、103MHz、112MHzへ変更して見る。結果はすんなり112MHz×3.5倍の392MHzで動作しました。詳細、ベンチマーク等は情報ライブラリに記載してあります。
2.OverClock Report for Windows98Beta3 1998/05/22
倍率リミッターを解除しましたので、様々な設定でチャレンジしましたので結果をまとめます。
ハード構成(1998年5月21日現在)
CPU | PentiumU350MHz B80523P350512E SL2SF 2.0V 98110373 MALAY |
---|---|
マザー | ASUS P2B改 倍率リミッター解除済み コア電圧を可変出来るように改造済み(1.80〜3.5V可変可能) テストは2.0Vノーマル |
メモリ | SDRAM 128MByte PC100対応メモリ 合計256MByte |
その他 | AHA-2910B、SC970、WGP-VG4DX、PowerCapturePRO、IDE接続HDD(6.4GB+1.2GB) |
1. FSB、倍率設定の組み合わせによる動作状態
FSB | 倍率 | CPU Internal | PCI Bus clock | 動作状態 |
---|---|---|---|---|
133MHz | 3.0 | 465.5MHz | 正常に起動。動作は安定 | |
3.5 | 400MHz | BIOSすら起動せず | ||
112MHz | 3.5 | 392MHz | 37.3MHz | 正常に起動。動作は安定(倍率リミッター解除まで常用) |
4.0 | 448MHz | Windows起動時、空風景BMP表示後にリセット、またはハング | ||
4.5 | 504MHz | BIOSすら起動せず | ||
103MHz | 4.0 | 412MHz | 33.4MHz | 正常に起動。動作は安定 |
4.5 | 463MHz | BIOS起動後にハングアップ | ||
100MHz | 4.0 | 400MHz | 33.3MHz | 正常に起動。動作は安定 |
4.5 | 450MHz | Windows起動時の、空風景BMP表示後にハングアップ | ||
83.3MHz | 5.0 | 416MHz | 41.65MHz | 正常に起動。動作は安定 |
5.5 | 458MHz | BIOS起動後にハングアップ |
2. 安定動作する組合せでのベンチマーク
HDBENCH Ver2.560を使用して測定しました(1024*768フルカラーでテスト、3回測定の平均値)
CPU動作クロック | 133MHz×3.0 400MHz |
112MHz×3.5 392MHz |
103MHz×4.0 412MHz |
100MHz×4.0 400MHz |
83MHz×5.0 416MHz |
---|---|---|---|---|---|
PCIバス周波数 | 不明 | 37.3MHz | 33.4MHz | 33.3MHz | 41.65MHz |
CPU浮動小数点 | 20236 | ×19828 | ○20846 | 20280 | ◎21072 |
CPU整数演算 | 25556 | ×25043 | ○26324 | 25609 | ◎26574 |
メモリ | 21242 | ×20713 | ○21710 | 21117 | ◎21722 |
ビデオ短形 | ◎9199 | ×9182 | ◎9199 | 9198 | ◎9199 |
ビデオ円 | 5284 | ○5378 | ×5252 | 5263 | ◎5639 |
ビデオテキスト | 4898 | ◎4904 | ○4902 | ×4730 | ○4902 |
ビデオスクロール | 33 | 33 | 33 | 3 | 3 |
DirectDraw | 7 | 7 | 7 | 7 | 7 |
HDD-Read | ◎8248 | ○8056 | 7991 | ×7762 | 7933 |
HDD-Write | 4681 | ○4715 | 4610 | ×4609 | ◎4720 |
Superπ Ver1.1を使用して測定しました。
CPU動作クロック | 133MHz×3.0 400MHz |
112MHz×3.5 392MHz |
103MHz×4.0 412MHz |
100MHz×4.0 400MHz |
83MHz×5.0 416MHz |
---|---|---|---|---|---|
PCIバス周波数 | 不明 | 37.3MHz | 33.4MHz | 33.3MHz | 41.65MHz |
104万桁 | ○4分47秒 | 5分02秒 | ◎4分45秒 | ×5分03秒 | 4分54秒 |
3. 考察
HDBENCHでは、全般的に83×5.0が強いです。これは、PCIバスクロックが通常33MHzに対し、42MHzと高く、CPU動作周波数も一番高い値となった事から推測すれば当然の結果とも思えます。しかし、Superπでは、103×4.0が最高値をマークしました。やはり、外部バス83MHzでは、全体のパフォーマンスが下がってしまうのでしょうか?
4. 結論
個人的には、外部周波数、CPU動作周波数共に高速化したいのであえて103MHz×4.0を選択します。Superπの結果も考慮していますが、単に83MHzより103MHzにしたい!といった理由ですね。

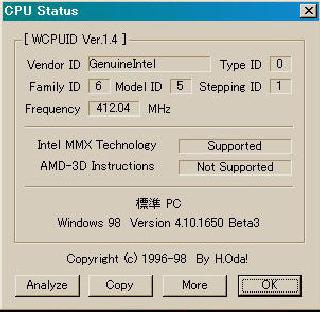

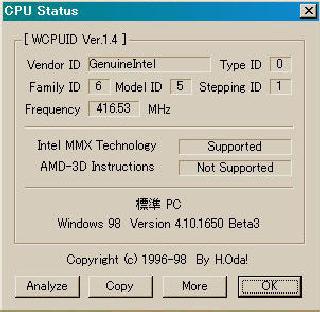

5. WCPUID
左:103MHz×4.0、右:83.3MHz×5.0
